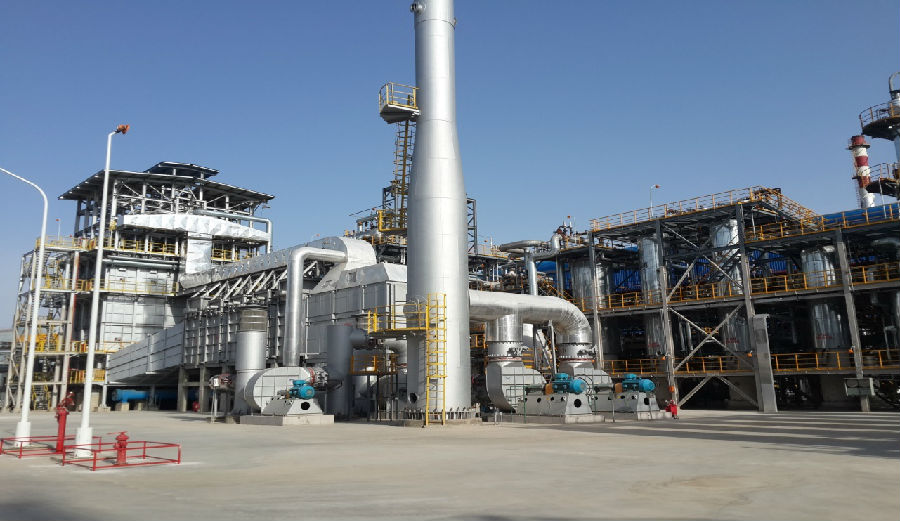

項目名稱：榆林煉油廠150萬噸/年常壓裝置（A）技術改造及配套設施改造工程-20000Nm3/h制氫裝置

業主名稱：陜西延長石油集團公司榆林煉油廠

建設地點：陜西·榆林

項目規模：20000Nm3/h（工業氫氣）

項目執行時間：2012年6月～2013年5月

項目工作范圍：基礎工程設計＋詳細工程設計＋現場技術服務

本項目采用了了轉化爐專用計算軟件Reform和FRNC5。

本項目由中石化組建的制氫技術聯絡站為項目提供了技術支持。

本裝置采用傳統的輕烴蒸汽轉化制氫工藝，主要由：原料壓縮、絕熱加氫、氧化鋅脫硫、蒸汽轉化、廢熱回收、中溫變換、變換氣冷卻和PSA氫氣提純等8個單元組成。

本項目工藝技術特點：

1、采用輕烴蒸汽轉化制氫工藝，技術成熟、可靠，工程投資低；

2、采用較高的轉化出口溫度(~860℃)，增加轉化深度，提高產氫率；

3、選用較低的水碳比（3.0~3.5)，進一步降低燃料消耗；

4、充分利用高溫位煙氣熱量副產蒸汽，回收廢熱，降低能耗；

5、選用國內成熟、可靠的相關催化劑，確保裝置長周期運行；

6、采用中溫變換，簡化工藝流程，縮短裝置開、停工時間；

7、降低轉化爐排煙溫度（150℃），提高轉化爐整體熱效率；

8、轉化爐采用頂燒、單排管、雙面輻射爐型，結構緊湊、燃燒器數量少、熱損少，調節方便、維護量小；

9、采用燃料氣和助燃空氣可按比例多級進入的新型燃燒器，降低氮氧化物（NOx）的排放，減少廢氣排放；

10、采用PSA氫氣提純工藝，進一步簡化工藝流程，縮短裝置開、停工時間。
